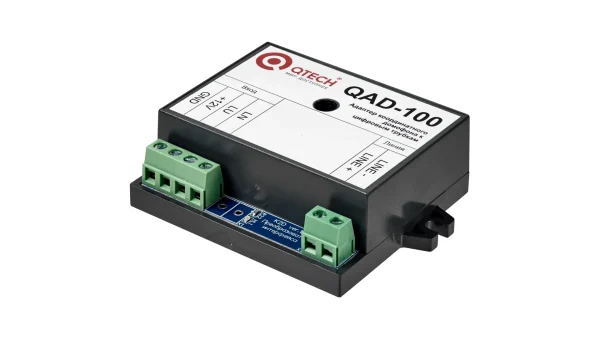

QAD-100

Преобразователь интерфейса координатного домофона в абонентскую линию с цифровой адресацией QAD-100 (далее - QAD-100) предназначен для адаптации координатного домофона, рассчитанного на работу со стандартными координатными абонентскими устройствами, к использованию абонентских устройств с цифровой адресацией вызова. QAD-100 подключается к домофону по линиям LU и LN, вместо коммутатора; поддерживается протокол вызова Laskomex. На выходе QAD-100 имитирует работу абонентской линии с протоколом цифровой адресации стандарта Proel. Принцип работы: при получении вызова от домофона, QAD-100 имитирует подключение лежащей координатной трубки, одновременно производит адресацию соответствующей по номеру трубки на цифровой абонентской линии с выдачей на линию вызывной мелодии. Когда абонент ответит на вызов (поднимет трубку) - QAD-100 прекращает вызов абонента, переводит домофон в состояние «разговор» и разрешает соединение по аудио-каналу. В процессе разговора контролируется состояние домофона и действия абонента: когда абонент нажимает на кнопку разблокировки двери — эта команда отправляется в домофон на исполнение; когда абонент кладёт трубку на базу — производится разрыв соединения, сброс абонентской линии и приведение всех устройств в изначальное (дежурное) состояние; когда состояние «отбой» приходит со стороны домофона — так же производится сброс абонентской линии и переход в дежурное состояние. При необходимости можно подключить несколько устройств QAD-100 по разным каналам LU, с организацией отдельных абонентских линий для каждой следующей сотни абонентов. Для домофона, способного через один выход LU адресовать с помощью  протокола Laskomex более сотни абонентов, одним устройством можно обслуживать линию на 255 абонентов.
